Vitrocéramique usinable MACOR®

Oui. Il n'y a aucune quantité minimale de commande sur l'ensemble des produits MACOR® Goodfellow. Nous fournissons des tiges uniques, des plaques individuelles et de petits composants usinés en standard — au même prix et avec la même documentation complète qu'une commande en volume. Cela s'applique à chaque dimension standard et à chaque forme de la gamme.

Le MACOR® est une céramique vitreuse usinable développée par Corning, constituée de cristaux de mica orientés de manière aléatoire dispersés dans une matrice de verre borosilicaté. Contrairement aux céramiques techniques conventionnelles, qui nécessitent une rectification diamantée ou un usinage à l'état cru suivi d'un cycle de cuisson de plusieurs semaines, le MACOR® s'usine directement aux dimensions finies avec des outils carbure standards — aucune cuisson ni post-traitement n'est requis au-delà du nettoyage. Pendant l'usinage, les cristaux de mica se fracturent le long de plans de clivage naturels, empêchant les fissures de se propager dans le matériau. Cela donne une formation de copeaux proche de celle des métaux et un bon état de surface directement à l'usinage, tout en conservant les propriétés thermiques, électriques et dimensionnelles d'une céramique.

Le MACOR® est conçu pour une utilisation continue à 800 °C, avec des pointes de courte durée jusqu'à 1000 °C. Cela dépasse largement les capacités de n'importe quel plastique technique — le PEEK, à titre de comparaison, est limité à environ 250 °C en continu — tandis que le MACOR® conserve sa stabilité dimensionnelle et ne présente aucun fluage sous charge à ces températures, contrairement aux polymères au-delà de leur transition vitreuse ou de leur point de ramollissement.

Le MACOR® s'usine couramment à ±0,02 mm avec des outils carbure standards, des tolérances aussi serrées que ±0,005 mm étant réalisables sur des caractéristiques critiques via le micro-usinage. Cela est plus précis que ce qui est réalisable de façon fiable avec la plupart des plastiques techniques, où l'absorption d'humidité et la dilatation thermique limitent la précision, et cela évite la variabilité de retrait (±0,5–1 %) inhérente aux céramiques frittées cuites. Une rugosité de surface (Ra) de 0,4–0,8 μm est directement accessible à l'usinage, un polissage progressif à partir d'un carbure de silicium de grain 400 permettant d'obtenir des finitions miroir lorsque cela est requis.

Des outils affûtés à plaquette carbure de tungstène sont fortement recommandés ; l'acier rapide peut être utilisé, mais le carbure offre une meilleure durée de vie d'outil et un meilleur état de surface, et les outils à plaquette céramique ne sont pas conseillés.

• Tournage : environ 600 tr/min pour une tige de 5–10 mm de diamètre, réduits à environ 400 tr/min pour une tige de 25 mm, avec des vitesses d'avance de 20–30 mm/min et des profondeurs de passe de 2–4 mm en ébauche, inférieures à 1 mm en finition.
• Fraisage : généralement entre 1000 et 1500 tr/min avec une charge de copeau d'environ 0,05 mm par dent ; utiliser le fraisage en avalant pour éviter d'arracher la matière sur le bord.
• Perçage : 1000–1500 tr/min avec une avance de 20–30 mm/min, en dégageant les goujures du foret fréquemment et en appliquant une avance lente à l'entrée et à la sortie du trou pour éviter l'éclatement.

Un fluide de coupe soluble à l'eau est recommandé tout au long de l'usinage pour maintenir l'outil et la pièce au frais, améliorer l'action de coupe et évacuer la fine poudre abrasive générée pendant l'usinage.

Oui. Le MACOR® peut être percé, taraudé et fileté, ce qui n'est généralement pas possible avec des céramiques usinables plus tendres telles que le nitrure de bore. Pour le taraudage, le trou de dégagement doit être fait une taille au-dessus de l'équivalent métallique (généralement 0,1–0,2 mm de plus), avec les deux extrémités chanfreinées pour éviter l'écaillage ; un taraud à 4 goujures utilisé lentement dans une seule direction (en évitant les mouvements de va-et-vient) avec un arrosage à l'eau ou au liquide de refroidissement donne les meilleurs résultats, et des inserts filetés hélicoïdaux peuvent également être utilisés. Le filetage au tour s'effectue à faible vitesse de broche avec une profondeur de coupe typique de 0,025–0,040 mm par passe. Les trous jusqu'à environ 5 mm bénéficient d'une plaque de support ou d'une entrée/sortie chanfreinée pour éviter l'éclatement, et il est également possible de percer le MACOR® par ultrasons.

Oui. Le MACOR® présente une porosité nulle, de sorte qu'il n'y a aucun gaz piégé à dégazer sous vide — un avantage clé par rapport aux céramiques frittées et aux polymères, qui conservent généralement une porosité résiduelle ou de l'humidité absorbée. Après un étuvage adapté, des taux de dégazage inférieurs à 1 × 10⁻¹² mbar·L·s⁻¹·cm⁻² sont réalisables, comparables à ceux de l'acier inoxydable 316L et de plusieurs ordres de grandeur meilleurs que la plupart des polymères alternatifs. Cela fait du MACOR® un choix standard pour les lignes de lumière synchrotron, les systèmes sous vide des accélérateurs de particules, les traversées de réfrigérateurs à dilution et d'autres instrumentations fonctionnant jusqu'à 10⁻¹⁰ mbar.

Le MACOR® est un excellent isolant électrique, avec une rigidité diélectrique élevée et une résistivité volumique d'environ 10¹⁷ Ω·cm — environ dix fois supérieure à celle du Shapal Hi-M Soft et environ un ordre de grandeur supérieure à celle du PEEK. Sa constante diélectrique est d'environ 6,1 à 1 kHz, tombant à environ 5,7 à 10 GHz, avec une tangente de perte d'environ 0,004 aux fréquences micro-ondes et à des températures cryogéniques (4 K). Cette combinaison de faibles pertes et de résistivité élevée rend le MACOR® largement utilisé pour les traversées haute tension, les fenêtres de guide d'ondes, les supports d'antenne et les isolateurs électriques dans les systèmes supraconducteurs et RF.

Oui. Le MACOR® résiste à des doses de rayonnement gamma de 10 MGy avec moins de 0,01 % de variation dimensionnelle et une dégradation minimale de ses propriétés mécaniques ou électriques. Cela se compare favorablement aux polymères, qui deviennent généralement fragiles au-delà de 100 kGy, et à certaines céramiques qui développent des centres colorés affectant les performances optiques ou électriques sous irradiation. Cette tenue aux rayonnements, combinée à sa stabilité dimensionnelle, justifie son utilisation dans les supports de détecteurs de physique des particules, l'isolation d'aimants cryogéniques et d'autres environnements fortement irradiés où la précision de positionnement à long terme est critique.

Oui. Le coefficient de dilatation thermique du MACOR® (9,3 × 10⁻⁶/°C) est très proche de celui du kovar, de l'acier inoxydable et des verres de scellement courants, ce qui permet des joints hermétiques MACOR®-métal capables de résister à des cycles thermiques répétés. Le brasage à métal actif utilisant des alliages argent-cuivre-titane à 650–850 °C permet d'atteindre des taux de fuite inférieurs à 1 × 10⁻¹⁰ mbar·L·s⁻¹. Pour la métallisation en couche mince, des couches de titane/platine/or déposées par pulvérisation cathodique atteignent des résistances d'adhérence supérieures à 50 MPa et résistent à plus de 1000 cycles thermiques, ce qui convient aux applications de boîtiers électroniques et de traversées. Des traversées MACOR® brasées ont démontré une performance hermétique sur plus de 20 ans de cyclage de -120 °C à +120 °C en orbite terrestre basse.

Le MACOR® et l'alumine occupent des positions différentes dans le compromis coût-performance. Le MACOR® l'emporte sur l'usinabilité (outils carbure standards contre rectification diamantée ou usinage à l'état cru suivi d'une cuisson), le délai (stock sous 48 heures contre 4–12 semaines pour des pièces en alumine sur mesure), la capacité de tolérancement (±0,02 mm contre une variabilité de retrait de ±0,5–1 %), les géométries internes complexes et le scellement hermétique. L'alumine l'emporte sur la température de service maximale (1600–1750 °C contre 800 °C), la dureté (Knoop 1200–1600 contre 250), la résistance à la flexion (300–400 MPa contre 94 MPa), la résistance chimique, la résistance à l'usure et le coût matière au kilogramme en gros volumes. Une stratégie courante consiste à prototyper et valider les conceptions en MACOR®, puis à transposer les géométries validées vers l'alumine pour des séries de production au-delà d'environ 500 à 1000 unités.

Le MACOR® et le PEEK répondent à des domaines de fonctionnement différents. Le MACOR® offre une température d'utilisation continue nettement supérieure (800 °C contre 250 °C), aucun fluage sous charge à température élevée, une rigidité supérieure, une stabilité dimensionnelle environ 5 fois meilleure (CTE plus faible), trois fois la résistance à la compression, un dégazage nul pour le vide ultra-poussé et une résistance aux rayonnements nettement meilleure. Le PEEK l'emporte sur la facilité et la rapidité d'usinage, la résistance aux chocs (le MACOR® est cassant et se fracture plutôt que d'absorber l'énergie d'impact), un coût matière plus faible, le poids (le PEEK a environ la moitié de la densité) et la résistance chimique à une plus large gamme de milieux. En règle générale, choisissez le MACOR® au-delà de 250 °C, sous vide, ou lorsque la stabilité dimensionnelle sous charge est essentielle ; choisissez le PEEK lorsque la résistance aux chocs, la rapidité d'usinage ou la biocompatibilité sont prioritaires.

La distinction clé réside dans la stratégie thermique. Le Shapal Hi-M Soft a une conductivité thermique d'environ 92 W/m·K — environ 60 fois supérieure aux 1,46 W/m·K du MACOR® — ce qui en fait un conducteur thermique doté d'une isolation électrique, adapté aux répartiteurs de chaleur et aux substrats d'électronique de puissance. Le MACOR® est à l'opposé : un isolant thermique, utilisé pour créer des ruptures thermiques entre zones de température. Le MACOR® est le meilleur isolant électrique (résistivité volumique environ 100 fois supérieure), est plus facile à usiner, bénéficie d'une disponibilité plus large avec une expédition sous 48 heures, et est plus économique. Le Shapal offre une température de service continue maximale plus élevée (1000 °C contre 800 °C), une meilleure résistance aux chocs thermiques et une résistance à la flexion plus élevée. Choisissez le MACOR® pour une isolation thermique combinée à une isolation électrique haute tension ; choisissez le Shapal lorsque la chaleur doit être évacuée d'un composant tout en maintenant une isolation électrique.

Le MACOR® est généralement plus facile à usiner que le nitrure de bore pressé à chaud, offrant des tolérances plus serrées (±0,02 mm contre ±0,05–0,1 mm) avec des outils carbure standards plutôt que les outils carbure ou diamant que le BN peut nécessiter. Le MACOR® peut également être percé, taraudé et fileté de façon fiable, alors que la tendreté du BN rend les filetages sujets à l'arrachement. Le MACOR® offre une meilleure isolation électrique, une rigidité diélectrique plus élevée et une résistance à la compression et à la flexion nettement supérieure. Les avantages du nitrure de bore sont sa conductivité thermique bien plus élevée (20–60 W/m·K contre 1,46 W/m·K) là où le transfert de chaleur est recherché, une température maximale plus élevée en atmosphère inerte ou sous vide (1800–2000 °C contre 800 °C), une résistance supérieure aux chocs thermiques et un comportement non mouillant vis-à-vis des métaux fondus. Choisissez le MACOR® pour des isolateurs électriques de précision et des fixations filetées en atmosphères oxydantes jusqu'à 800 °C ; choisissez le BN pour les creusets, le contact avec des métaux fondus, ou les applications au-delà de 1000 °C en conditions non oxydantes.

Goodfellow opère selon un système de management de la qualité ISO 9001, et notre gamme MACOR® est conforme aux directives européennes 2015/863/UE (RoHS 3) et 2000/53/CE (VHU). Une certification matière et une documentation de traçabilité peuvent être demandées au moment de la commande. Goodfellow entretient une relation d'approvisionnement direct avec Corning, le concepteur et fabricant du MACOR®, garantissant une qualité matière constante et une continuité d'approvisionnement.

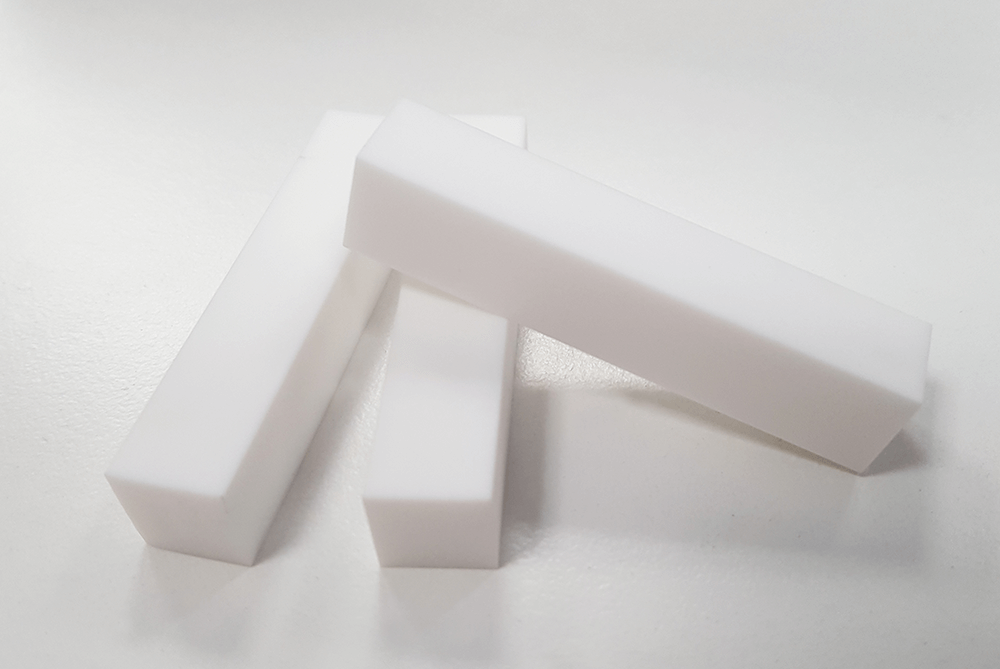

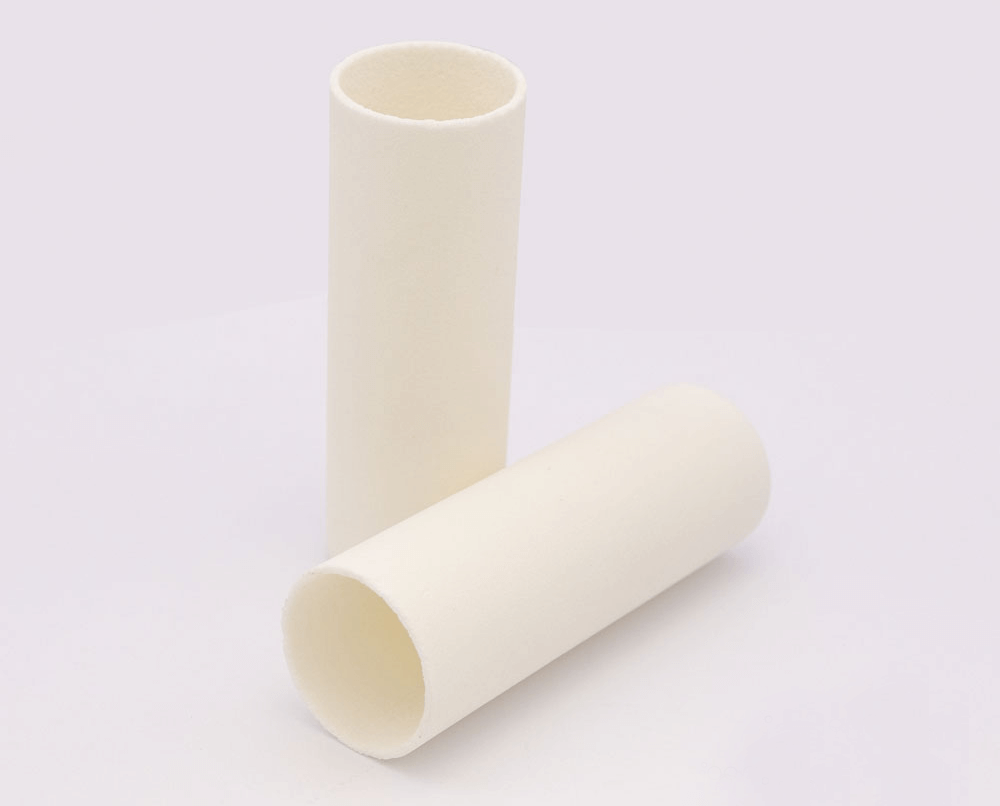

Les dimensions standard de MACOR® en stock — tiges, barres, plaques et disques — sont généralement expédiées sous deux semaines, et parfois sous 48 heures selon les dimensions requises. La livraison est gratuite dans le monde entier, aucune valeur minimale de commande n'est requise, et les formalités douanières sont prises en charge pour vous.

Oui. Pour les géométries complexes, nous travaillons avec des spécialistes de l'usinage pour qui l'usinage de précision de céramiques est un cœur de métier, garantissant une prise en charge experte des composants MACOR® sur mesure. Notre équipe Microfabrication peut également produire des pièces découpées au laser et usinées avec précision, des échantillons d'essai à géométrie personnalisée et des composants prototypes. Pour les projets évoluant vers des volumes plus importants, notre modèle d'approvisionnement suit le parcours de développement habituel : micro-usinage rapide en interne ou usinage en partenariat pour le prototypage et la validation de la conception, suivi d'une décision de production — poursuite avec le MACOR® pour des volumes faibles à moyens, ou transposition d'une géométrie validée vers une céramique frittée telle que l'alumine pour une production à grand volume. Contactez-nous pour discuter des besoins de votre projet, à quelque étape que ce soit.
